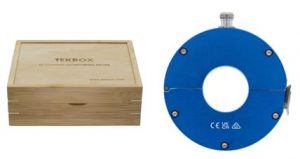

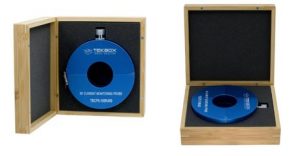

ウェーブクレスト　RF電流モニタリングプローブ TBCP5-150K400

TBCP5 150K400は、Tekboxが提供するスナップオン型のRF電流モニタリングプローブで、150 kHz〜400 MHzの広帯域でフラットな応答を持つ高性能モデルです。
10 Hz〜500 MHzまで特性評価されており、電源ライン、インバータ、モータ駆動回路、産業機器、車載ハーネスなど、大電流が流れるケーブルのノイズ測定に特化しています。
46 mmの大口径開口により、太径ケーブルや多芯ケーブルにも対応。
さらに 200 A（DC〜400 Hz）までのバイアス電流の影響を受けない高い磁気飽和耐性 を備え、産業・車載用途でも安定した測定が可能です。

製品の価格

お問い合わせください

主な特長

150 kHz〜400 MHzのフラットな周波数応答

• 3 dB帯域幅：150 kHz〜400 MHz
• 伝達インピーダンス：11 dBΩ（約3.5 Ω）
• EMCプリコンやノイズ解析に必要な帯域を広くカバー

10 Hz〜500 MHzで特性評価済み

• 低周波〜高周波まで安定した特性
• 電源ラインの低周波ノイズからRF帯域まで一本で対応

高磁気飽和耐性（200 Aまで影響なし）

• DC〜400 Hzのバイアス電流：最大200 A
• 大電流ラインでも伝達インピーダンスが変動しない
• 産業機器・車載インバータなどの評価に最適

46 mmの大口径開口

• 太径ケーブル・多芯ケーブルにも対応
• スナップオン構造で現場での取り付けが容易

堅牢で扱いやすい構造

• 外径：124 mm
• 高さ：36 mm
• 重量：320 g
• N型コネクタ採用で計測器に直接接続可能

校正治具（TBCP5-CAL）に対応

• 伝達インピーダンスの校正が可能
• EMC評価の再現性を確保

仕様

• 3 dB 帯域幅: 150 kHz ～ 400 MHz (標準)
• 伝達インピーダンス: 平坦領域で 11 dBΩ (3.5 Ω)、標準 (50 Ω 負荷インピーダンス)
• 挿入インピーダンス: 400 MHz まで <400mΩ (直列測定法)
• シャント容量: <1 pF (⌀ 10 mmの同心ケーブル)
• 出力インピーダンス: 50 Ω (抵抗整合)
• 最大バイアス電流（DC – 400 Hz）：200 A（トランスインピーダンスに影響なし）
• 最大一次電流（RF）：2 A
• 最高コア温度: 125 °C
• コネクタタイプ: Nメス
• 開口部直径: 46 mm
• 外径：124mm
• 高さ: 36 mm
• 重量: 320g

アプリケーション

1. EMCプリコンダクテッドノイズ測定

• 電源ラインの高周波電流測定
• 製品開発初期のノイズスクリーニング
• 伝導ノイズの周波数特性評価

2. スイッチング電源・インバータの電流解析

• スイッチング素子周辺の高周波電流測定
• 大電流ラインのノイズ評価
• 車載インバータ・産業用モータ制御のEMI解析

3. RF機器・通信機器の電流監視

• RFパワーアンプの給電ライン
• アンテナ給電ラインの電流変動
• 通信機器の電流ノイズ評価

4. 産業・車載機器のノイズ評価

• ECU・電装品・制御装置の電流ノイズ測定
• 大電流ハーネスの伝導ノイズ解析

5. トラブルシュート・研究用途

• ノイズ源の特定
• 対策前後の比較評価
• 高周波電流の基礎研究

【他モデル比較表】
