掲載日：2025.5.30
抵抗計・バッテリーテスターシリーズの製造終了、修理・校正対応の終了時期をご案内と後継機種のご検討のお願い
日置電機/HIOKI 抵抗計・バッテリーテスターシリーズ 新旧ラインアップのご案内
平素よりHIOKI 抵抗計、バッテリーテスターシリーズをご愛顧いただきまして誠にありがとうございます。

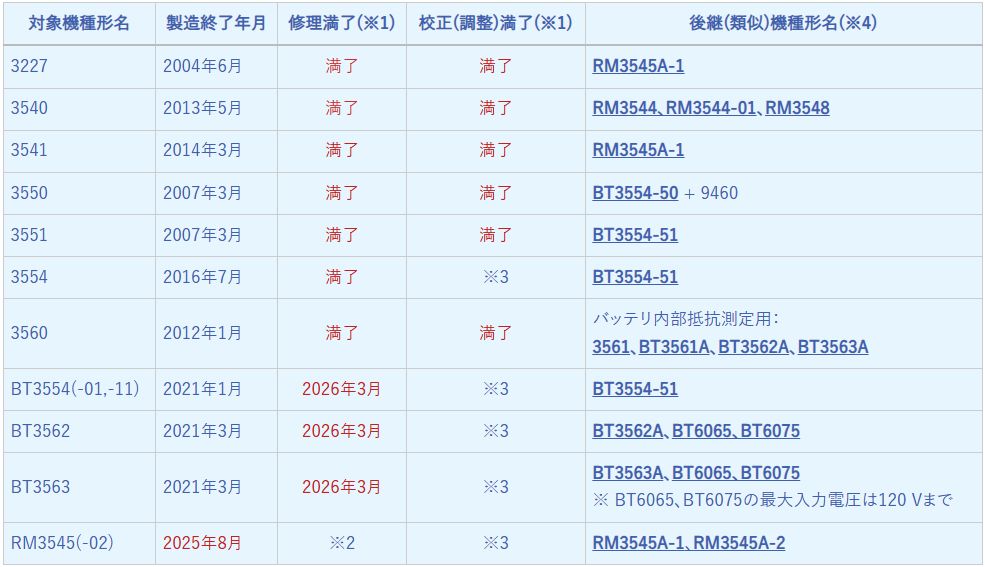

この度、下記抵抗計・バッテリーテスターの製造終了、ならびに修理校正対応の終了時期をご案内いたします。
お早めに後継機種も併せてご検討いただけますようお願い申し上げます。
※1 上記修理校正情報は2025年4月現在のものです。上記内容は状況により変更となる場合がございます。
※2 修理サービス期間は、製品の製造終了から約5年間を目安としています。
※3 校正サービス期間は、製品の製造終了から約10年間を目安としています（最低7年間）。
※4 仕様詳細は、お間違いのないよう弊社HPやカタログなどで必ずご確認ください。
後継（類似）機種一覧
低抵抗測定に対応したロングセラーモデル
抵抗計 RM3544
- 基本確度0.02%, 最小分解能1μΩ, 最大測定電流300mA
- 測定可能範囲0.000mΩ（測定電流300mA）〜3.5MΩ
- ガード端子使用のプローブと測定電流アップでノイズに強い測定
- 生産現場で良否判定が確実に伝わる、手元コンパレータランプ（オプション）と大音量判定音
- NPN/PNP対応のEXT I/Oでさまざまな自動ラインに対応（RM3544-01仕様）
全品検査のニュースタンダード 溶接は接続品質を高精度で良否判定

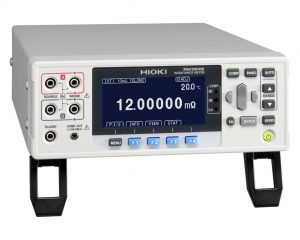

抵抗計 RM3545A
RM3545A-1： 単チャンネルモデル
RM3545A-2： 内蔵マルチプレクサ対応モデル
- バッテリーやモーター、電子部品などの開発時に低い抵抗値を正確に測定
- 最小分解能1 nΩ の1000 μΩレンジを新たに搭載。確度は最高クラスの0.045% rdgを実現
- 生産ラインに組み込むことで開発時と同じ測定精度の検査が可能

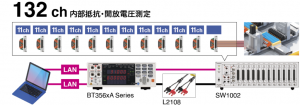

- 最大132チャネル（4端子法）まで対応（スイッチメインフレームSW1002と組み合わせ時）
- 最大20チャネル（4端子法）まで対応（マルチプレクサユニット Z3003を2枚搭載時。RM3545A-2のみ）
- 低抵抗測定レンジでも測定スピード最速21 ms (*1)
*1：10 mΩレンジまたは100 mΩレンジで、PRモードON、測定スピードFAST、外部トリガーを使う場合
μΩからMΩまで測れる高精度ポータブル抵抗計

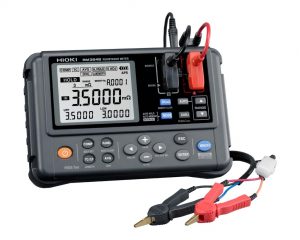

抵抗計 RM3548
- 基本確度0.02%, 最小分解能0.1μΩ, 最大測定電流1A
- 測定可能範囲0.0μΩ（測定電流1A）〜3.5MΩ
- プローブをあてるだけで、メモリ1,000個まで簡単記録
- インターバル測定で、温度上昇試験のデータをスムーズに収集
- ポータブルな形状で、メンテナンス・大型製品の検査に最適

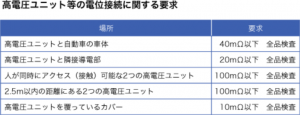

EVでは、HVコンポーネントの電気的特性と電気的安全性に関する要求事項があり、 RM3548を使用することでこれら条件を満たした測定ができます。
（VW80303 7.3 Equipotential bonding）
測定記録音声ガイドでUPSや鉛蓄電池の劣化診断を効率化

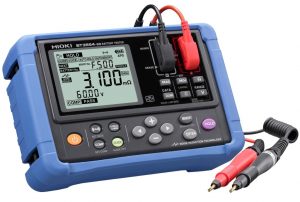

バッテリテスタ BT3554-50
- 電池を装置に接続したまま、無停電で測定可能
- 測定から保存まで最速 約2秒、従来機種(3554)と比較して60％短縮
- 内部抵抗/電圧を測定して劣化状態を良・注意・不可に瞬時診断※1
- ノイズリダクションテクノロジー搭載、耐ノイズ性能アップ
- 本体画面や音声※2 によるガイドで、より単純な測定手順を実現
- さまざまな測定データをGENNECT Crossアプリで一括管理※3
- 測定データを無線でExcel® 帳票に直接転送入力 (Z3210 装着時)
※1 良否診断のしきい値は、バッテリのメーカ、種類、容量などにより異なります。新品または良品のバッテリの内部抵抗/端子電圧をあらかじめ測定する必要があります。開放型（液式）鉛蓄電池やアルカリ蓄電池ではシール型鉛蓄電池に比べて内部抵抗の変化が少なく、劣化状況の診断が困難な場合があります。
※2 Bluetooth®で接続された端末の音声になります。
※3 タブレットorスマートフォン向けアプリ (Google PlayもしくはiOS向けApp)を使用し、データ回収ができます。（Z3210装着時）
動力用小型セル、60 V までの小型パックの測定に

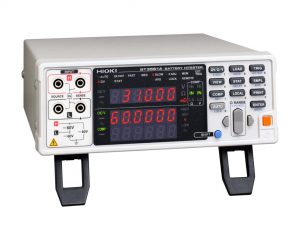

バッテリハイテスタ BT3561A
- 内部抵抗と開放電圧を同時に測定
- 動力用小型セル、60 V までの小型パックの測定に対応したレンジ構成
- 内部抵抗（AC-IR）測定レンジ: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開放電圧測定レンジ: 6 V/60 V
- インターフェイスにLANを搭載
xEV向け大型セル、100 Vまでの中型パックの測定に対応

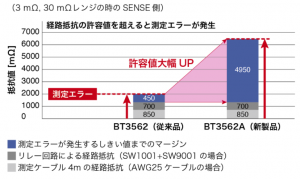

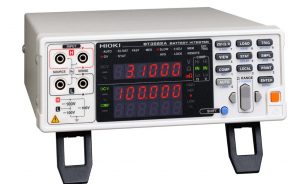

バッテリハイテスタ BT3562A
- 内部抵抗と開放電圧を同時に測定
- xEV向け大型セル、100 Vまでの中型パックの測定に対応したレンジ構成
- 内部抵抗（AC-IR）測定レンジ: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開放電圧測定レンジ: 6 V/60 V/100 V
- インターフェイスにLANを搭載
xEV向け大型セル、300 Vまでの大型パックの測定に対応

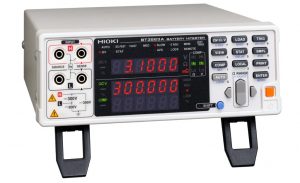

バッテリハイテスタ BT3563A
- 内部抵抗と開放電圧を同時に測定
- xEV向け大型セル、300 Vまでの大型パックの測定に対応したレンジ構成
- 内部抵抗（AC-IR）測定レンジ: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開放電圧測定レンジ: 6 V/60 V/300 V
- インターフェイスにLANを搭載
小型二次電池の内部抵抗+電池電圧の同時高速検査

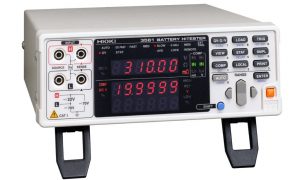

バッテリハイテスタ 3561
- 携帯電話、ノートPC 等の小型二次電池生産ライン向け
- 内部抵抗と電圧検査に加え、工程/ 品質管理向け演算機能を付加
- 多彩なインタフェースで高速自動化ラインに対応
※ 良否判定の基準値は、電池の種類によりユーザ側にて入力する必要があります
次世代の大容量バッテリーの高精度セルグレーディング、OVC/IRテストに
バッテリテスタ BT6065、BT6075
● 業界最高精度のAC-IR,DCV測定性能
- AC-IR 最高分解能 10 nΩ, 5-1/2桁: 優れた抵抗測定分解能と安定性
- DCV 最高分解能 1 µV, 7-1/2桁: 高精度電圧計に匹敵する電圧測定精度
● 真のΩV同時測定：最速検査時間 12 msec, 安定性を損なわず検査時間を約1/2に短縮
● 内部抵抗 1 mΩ未満の大容量バッテリーの生産ライン向け
- 最終検査工程での高精度セルグレーディング向け: BT6075
- 上流工程でのOCV/IRテスト, 不良品検査向け: BT6065
