RF送信アンプの歪みと隣接チャネル特性
マイクロニクス（株）ハンディ型シグナルアナライザ MSA500シリーズ
高い周波数の送信アンプでは、その歪みが大きいと、波形が歪んで隣接チャネルへ漏れる不要な電波が大きくなります。アンプ特性改善の効果を見るには、隣接チャネルへの影響を数値で確認する必 要があります。MSA500 シリーズを用いれば、これを簡単に確認することができます。
製品の価格
| 製品 | 標準価格（税別） |
| 3.3GHzシグナルアナライザMSA538 | ￥748,000 |
| 8.5GHzシグナルアナライザMSA558 | ￥1,130,000 |
| TG搭載3.3GHzシグナルアナライザ MSA538TG | ￥930,000 |
| EMI用3.3GHzシグナルアナライザ MSA538E | ￥889,000 |
| EMI用8.5GHzシグナルアナライザ MSA558E | ￥1,300,000 |
- 2021年11月現在の価格になります。
- 価格については、予期なく変更する場合があります。
主な特長

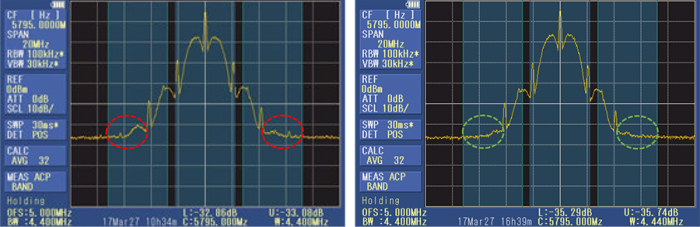

- ACP(隣接チャネル漏洩電力)測定モードで、隣接チャネルへの漏洩電力量を確認します。キャリア周波数の－5MHz、＋5MHzのそれぞれ±2.2MHzにおけるACP比は -32.86dBc、-33.08dBcですが、アンプ特性を改善した右図では、-35.29dBc、-35.74dBcとなり、 隣接チャネル特性が改善されたことがわかります。
