掲載日：2020.8.21
省スペース・設置工事不要で廉価な電磁波放射パターン測定システム
マイクロニクス/MICRONIX 電磁波放射パターン測定システム MRP770
電磁波放射パターン測定システムMRP770は、小型の無線機器や情報通信機器、アンテナ等の放射パターンを測定するためのシステムです。IoT化が著しい昨今、さまざまな端末に無線モジュールが搭載され、アンテナ性能の把握も重要性が増しています。当システムはその一例です。お客様のご要望に合わせた最適なシステムをご提供いたします。

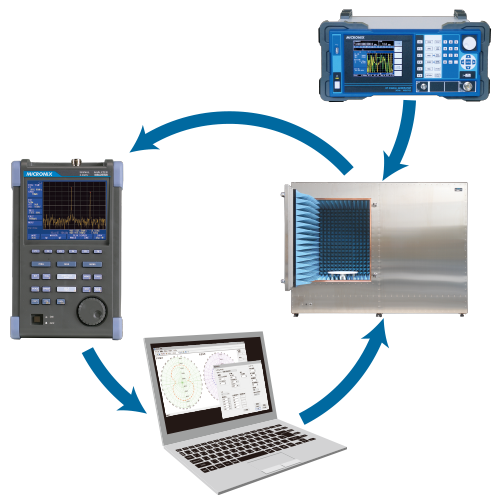

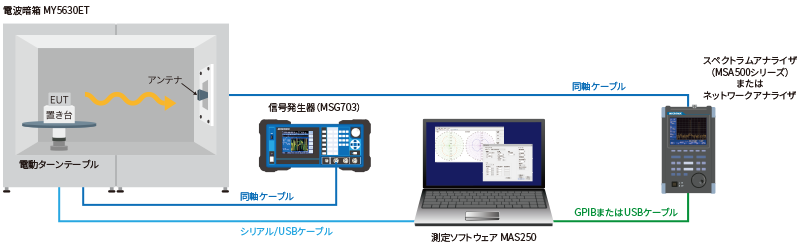

システムイメージ
測定器
- スペクトラムアナライザ
EUTからアクティブ（能動的）に輻射する信号を計測します。
主に無線モジュール等の計測に使用します。
- ネットワークアナライザ
EUTに信号を入力し、アンテナから輻射する信号を計測します。
主にアンテナ等のパッシブ（受動的）な発信源の計測に使用します。
- 信号発生器
EUTに信号を入力し、アンテナから輻射する信号をスペクトラムアナライザで計測します。
主にアンテナ等のパッシブ（受動的）な発信源の計測に使用します。
※対応機種についてはお問い合わせください。
電波暗箱
MY5630ET：主に、サブギガ～ミリ波を想定した、 汎用性に富んだ大型暗箱。
MY5310SU-UP：主に、2GHz帯～ミリ波（5G）を想定した、横長の暗箱。3分割モデル
MY5310S-UP：主に、2.4GHz帯～5GHz帯を想定した、省スペース向け暗箱。2分割モデル

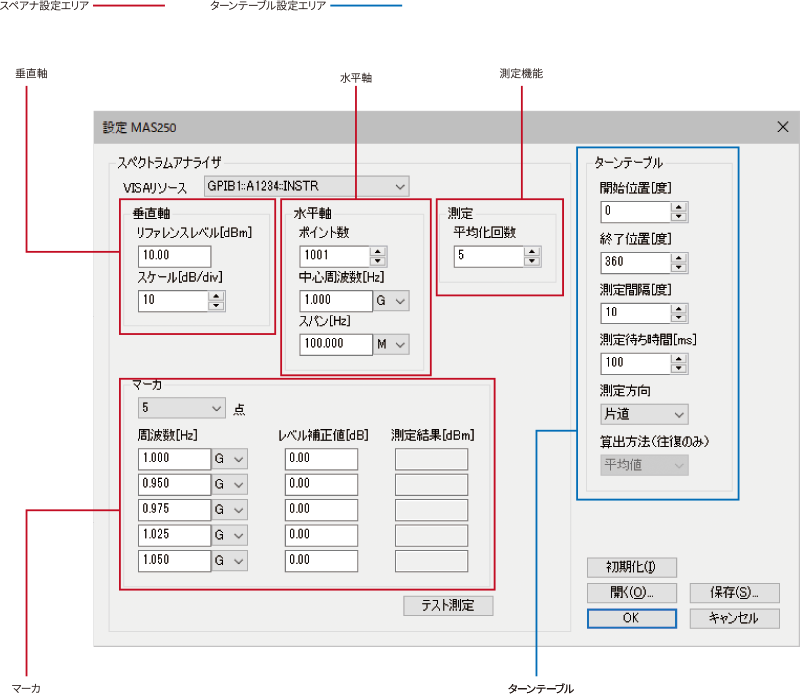

測定ソフトウェア MAS250
水平または垂直偏波の放射パターンを自動計測するためのPCソフトです。
電磁波放射パターン測定システム MRP770の詳細はこちらのカタログ（PDF）をご覧ください。
