グラナイトリバーラボ・ジャパン/GRL USB Type-C PD3.0/2.0 Tester and Analyser GRL-USB-PD-C2

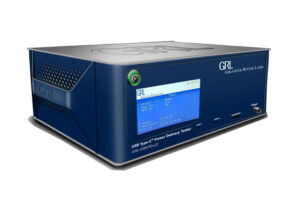

GRL-USB-PD-C2

GRL-C2 は PD3.0 および 2.0 の認証試験 、 Quick Charge 4.0 / 、 Display Port 、Thunderbolt 3 の オルタネートモードの テスト を 行う テスター アナライザです。 エンジニアは ボタンを クリックするだけで 、 指定された試験を自動的に 得ることができ 、 設計の 検証を 効率よく 行うことができます 。

GRL-C2 は 、 パワープロバイダ、コンシューマ 、 デュアル ロール デバイス、および E マーカー を搭載したケーブル、アダプタ に 要求されるコンプライアンス テストを 実行します。また Qualcomm Quick Charge 4.0/4.0 やDisplay P ort, Intel Thunderbolt 3 Alt Mode で求められる、試験項目をサポートします。

GRL-C2 は 2 つ の独立した Type C ポートを持ち、それぞれ コンシューマ またはプロバイダとして 機能 します 。 GRL C2 は Power テストで 必要な電子負荷を内蔵 しているため 、 シンプルな構成 でテストを行えます。

パンフレット(PDF)はこちら↓

C2_DataSheet_JP

GRL_PowerSuiteApp_Draft

PSP_DataSheet_JP

製品の価格

オプション設定などありますのでお問合せください

主な特長

  • 単一プラットフォームで、全ての必要なUSBパワーデリバリーおよび2.0、USB Type-C コネクター上の関連テストをサポート
  • DisplayPort,、Thunderbolt 3、HDMI Alternate Modeテスト向けPHY テストコントローラーが組み込まれている
  • 複数のオシロスコープと BERTプラットフォームをサポートする DisplayPort Source とSink 物理層テスト 向けAUX コントローラーを統合
  • USB PDプロトコルアナライザー/スニッファーモード、UFP / DFPコントローラからDUTへの設定、または拡張アダプタを使用した「パススルー」として設定可能。
  • ケーブルとアダプター E-Markers、電源供給 (チャージャー)、パワーコンシューマー、デュアルロールデバイスを含めた全てのUSB PDデバイスをサポート
  • DisplayPort Alt Mode CTS Chapter 10 PD プロトコルテストをサポート
  • 240W の電源および 200W の電子負荷を用い、PDテストを二つの独立したポートで実行
  • Qualcomm Quick Charge 4+と Intel Thunderbolt-specific testsを統合
  • 全てのUSB PDテストを内部で実施。テスト項目の大幅な削減。
  • フロントパネル拡張アダプター経由で波形捕捉のためのCC1、,CC2、 Vbus シグナルへのアクセス
  • 更なる分析、バグ解析のために全ての波形を保存
  • .pdf .csv、および .xmlフォーマットによる包括的なテストレポートを自動生成

USB PDの効果的なデバッグ方法とは?

「GRLのUSB-PD-C2」を使用してUSB PDの効果的なデバッグ方法を豊富な画像と豊富な動画でたっぷりとご紹介します。まだC2をお持ちでない方は、ご検討くださいませ。

続きはこちらのページをご覧ください。
