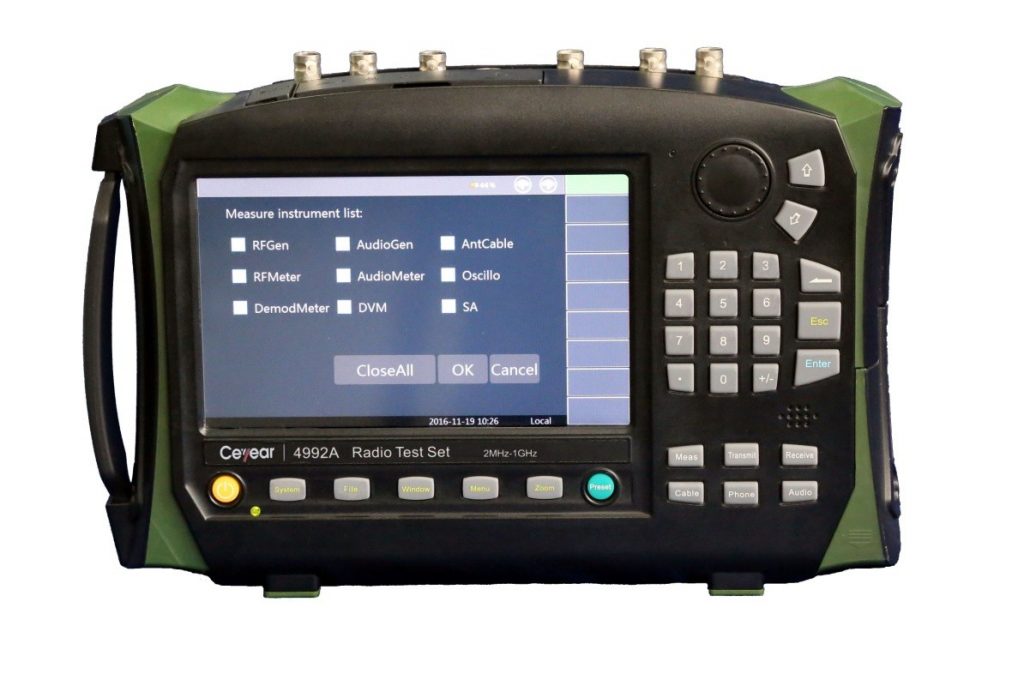

無線テストセット 4992A

複数のメーターをRF送受信分析、音源・分析などの機能と統合した4992A無線テストセットは、2MHz〜1GHz / 2.7GHzの範囲で無線、インターホン、オーディオ機器のさまざまな性能を測定し、通信ケーブルとアンテナの定在波をテストできます。 小型で総合機能が可能な総合無線試験機です。
強力な環境適応性と充電式バッテリーを備えたテストセットは、簡単なラボアプリケーション、通信機器の製造とデバッグ、現場での設置、市民通信、公共セキュリティ、軍事情報技術の構築等に使用可能です。

無線テストセット 4992Aの詳細はこちらのカタログ(PDF)をご覧ください。

製品の価格

お問い合わせください

主な特長

  • ハンドヘルドデザイン、小型軽量、持ち運びに便利。
  • 強力な環境適応性、2つの供給モード、いつでもどこでも便利な屋外テスト。
  • デュアルRFソース、優れたスペクトル純度、無線/インターホンテストの統合ソリューション。
  • 信号の検索と分析が容易なユニバーサルスペクトル分析モジュールの設計。
  • USBおよびLANインターフェース、柔軟なリモートコントロールが可能です。

小型、軽量、オンサイトアプリケーションを簡単に実現
シェルに軽いプラスチックを実装した4992A無線テストセットは、同じ性能の他のメーターと比較して、最小で絶妙な無線マルチメーターです。内蔵の大容量充電式電池は交換が簡単です。デスクトップ機器の性能を楽しむことができますが、小型、大容量のバッテリー、多機能キャリングバックパックにより、手持ちで便利です。テストセットは、現場での使用に非常に適しています。

小型、軽量、オンサイトアプリケーションを簡単に実現

環境適応と防塵の超強力な機能、さまざまな環境でのテストに便利
4992Aは、低消費電力と熱放射の優れた設計を適用しており、GJB3947Aで規制されている第3種の機器基準を満たしています。これは、外気温での使用など、パフォーマンスの面でいくつかの面でテストセットを上回っています。 10℃〜+ 50℃。どんなに極端な温度でも高性能を維持できます。キャップはコネクタなどの敏感な部品を保護するために使用され、自由な操作を可能にします。

バックライトセンサー付きのカラフルなタッチスクリーン

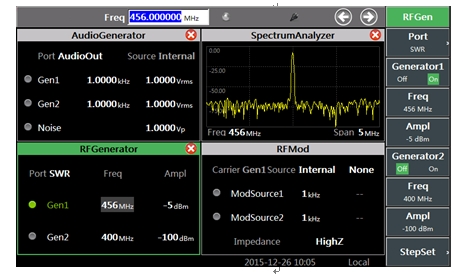

4992Aは、最新のテスト要求とトレンドに従うために7インチのカラフルなタッチスクリーンを展開します。 1つのウィンドウで、ローリング時の複数のメーターの同時表示がサポートされます。ウィンドウは必要に応じてズームできます。パラメータをタッチして、パラメータ設定を更新します。内蔵のバックライト検知により、環境光に応じて表示光の強度を自動調整できるため、操作性が大幅に向上します。

完全なテスト機能により、卓越した包括的なテスト結果が得られます
4992Aは、RFソース、オーディオソース、ケーブルテスター、RFメーター、オーディオメーター、オシロスコープ、復調メーター、デジタル電圧計、スペクトラムアナライザーなどを含む多数のメーターを統合し、20を超えるパラメーターでテストを実行できます。エンジニアの右側の機器として、ユニバーサル無線送信および受信デバイスでの測定からのほぼすべてのテスト要求を満たすことができます。

完全なテスト機能により、卓越した包括的なテスト結果が得られます

ワンキー統合/メニューカスタマイズによる柔軟な操作により、便利なテスト体験を提供します
4992Aは、顧客のさまざまなテストニーズを満たすためのワンキー統合が可能です。 比較的固定されたテストパーツまたは条件での複雑なセットアップ手順を排除するために、自由に構成できます。 代わりに、彼はテスト結果を直接見ることができます。

組み込みの診断「医師」は、より直接的で明確なテスト結果を提供します
4992Aは、アプリケーション条件に基づいて、多くのテスト項目に対して対応する適格なテスト範囲を設定します。 テストアラーム機能がオンになると、結果が範囲内に収まる場合はバックライトの色は変わりません。結果が下限に達しない場合はバックライトが青色に変わり、結果が上限を超える場合はバックライトが赤色に変わります。ユーザーは、既存のテスト結果を明確かつ直接に把握できます。

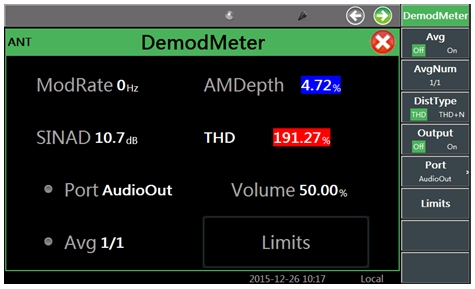

組み込みの診断「医師」は、より直接的で明確なテスト結果を提供

中国語/英語の操作メニュー、オンラインテストサポート、故障分析が可能です
4992Aのデフォルトメニューは簡体字中国語です。 英語版も設定できます。 多くのショートカットキーを使用すると、選択メニューに直接アクセスできます。これは、理解と操作が簡単です。 特別なトレーニングなしで、ユーザーはオンラインサポートとトラブル問い合わせの豊富な機能を通してテストセットを習得することができます。

マニホールドインターフェース、制御に便利

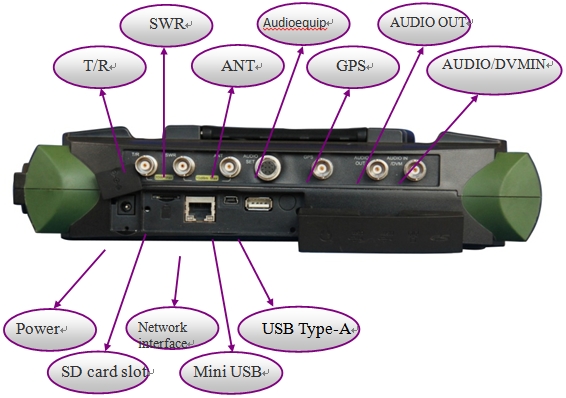

4992A無線テストセットには、RFおよびオーディオ信号テストインターフェイスの他にSDカードスロットがあります。 Micro SDは、メモリを拡張したり、内部データやドキュメントをコピーしたりできます。 使用可能なインターフェースは、LAN(ローカルエリアネットワーク)、Mini USB、およびUSBType-Aです。 これらは、機器全体のリモート制御、データ送信、およびUSBストレージデバイス、USBマウス、USBキーボードなどのSB周辺機器への接続を可能にします。

マニホールドインターフェース、制御に便利

【機能】

高度に認定されたRFソースを使用して、ラジオ、インターホンなどの機器のパフォーマンスおよび仕様テストに最適なソリューションを提供します。

  • ダブルRFソースを統合し、完全な機器の相互変調、インピーダンス、帯域外抑制などをカバーする仕様を評価するための便利な積分テストアプローチを提供します。

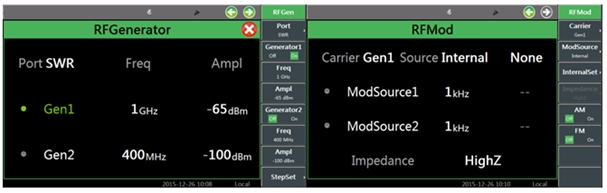

4992Aは、2MHz〜1GHz / 2.7GHzと2MHz〜400MHzの2つのRFソースを所有しており、それぞれ単一出力と複合出力のモードで出力電力を制御します。 デュアルソーステストが必要な場合、テストの複雑さとコストを大幅に削減できます。 一方、テストのセットアップは簡単です。

ダブルRFソースを統合し、完全な機器の相互変調、インピーダンス、帯域外抑制などをカバーする仕様を評価するための便利な積分テストアプローチを提供

  • 内蔵の標準変調ソースにより、FM / AM変調が可能になります。

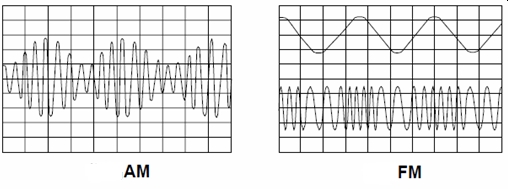

4992A RFソースは外部から変調信号を入力でき、内部変調ソースにもアクセスでき、アナログ通信に必要なAMとFMを備えています。 特定のノイズ出力を内部変調信号に追加して、実際の信号をより鮮明にシミュレートし、機器のパフォーマンスを検出することもできます。

内蔵の標準変調ソースにより、FM AM変調が可能

  • 効果的なRF信号分析は、いくつかの側面で送信機信号の評価を提供します。

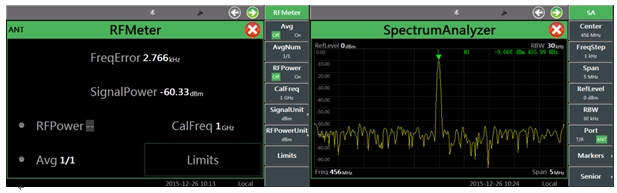

4992A RF分析では、送信周波数エラー、RF電力、信号受信強度、スペクトル特性などの監視と検査など、あらゆる側面で機器の送信パフォーマンスの評価を実行できます。RF信号の測定と分析、およびスペクトル監視 もまた可能です。

効果的なRF信号分析は、いくつかの側面で送信機信号の評価を提供

  • 正確なオーディオ分析、LF信号の全体的な分析が簡単

オーディオの4992Aを完全に分析すると、オーディオの周波数、電圧、SINAD、THDなどを正確に分析できます。内蔵のDVMメーターは、DC成分を含む信号を測定できます。 テスト対象のさまざまな信号を直接観察および分析するためのオーディオオシロスコープオプションを提供しています。

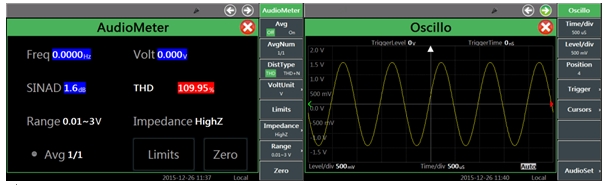

正確なオーディオ分析、LF信号の全体的な分析が簡単

  • 複数のケーブル仕様テスト機能により、故障をすばやく特定

4992Aのアンテナフィーダーテストでは、SWRポートでのSW比の測定により、ケーブル電圧-SW比、挿入損失、および反射減衰量のパフォーマンスを調べることができます。 Distance-To-Fault(DTF)の機能は、無線システムの修理中に故障をさらに特定するのに役立ちます。

【代表的なアプリケーション】

  • 無線機器のフィールド外設置、デバッグ、および保守

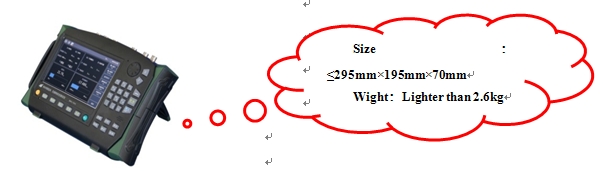

高度に統合された設計の4992A無線テストセットは、数メートルの機能と最大の機能を集中的に組み合わせています。 サイズは295mm(W)×195mm(H)×70mm(D)で、総重量は2.6kgよりもさらに軽量です。 大容量の充電式電池を内蔵しているので、長時間の使用が可能です。 これは、無線送信/受信機器のフィールド外での設置、テスト、およびメンテナンスに特に適しています。 RF測定用のマルチメータとして、テストセットは無線エンジニアにとって必需品になるでしょう。

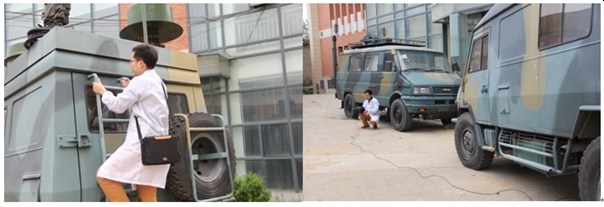

無線機器のフィールド外設置、デバッグ、および保守のイメージ

  • ラジオ局・インターホンの性能・大量生産の検討

無線通信、さまざまな軍事および民間局、多様な通信ツールの広範なアプリケーションとして、信号発生器、スペクトラムアナライザ、電力計、周波数計、オシロスコープ、オーディオメータなど、開発と大量生産にはさまざまな試験装置が必要です。完全なラジオ/インターホンは、送信機と受信機で構成されています。ユーザーは、パフォーマンスと仕様全体のテストを実行するために、複数のデバイスを頻繁に切り替える必要があります。これには、人的資源、リソース、および多大な時間が消費されます。

4992A無線テストセットは、さまざまな車両/民間放送局およびワイヤレスインターホンでの性能検査のために複数のメーターを収集します。テストプロセスが簡素化されるため、コストが削減され、作業効率が向上します。組み込みの「ドクター」は、テスト中の特定の目的に対して対応する適格範囲を確立します。表示されるデータのバックライトは、事前に設定された制限に基づいて異なる色に変わります。この能力は、メーターの大量生産と日常のメンテナンスに大きな利点をもたらします。

  • ラジオ局のAM感度テスト

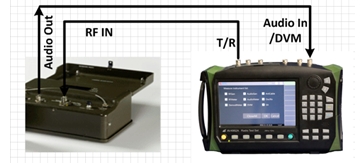

特定の要件に従って、RF AM信号を生成し、受信周波数、出力周波数、変調周波数、およびテスト対象のラジオ局の変調深度とともに周波数を調整するように4992テストセットを設定します。 RF出力ポートとしてT / Rポートを選択します。この場合、無線局は-125dBmの低電力RF信号を受信できます。ステーションのオーディオ出力ポートを4992Aのオーディオ入力ポートに接続します。オーディオメーターがステーションからの出力信号のSINADを監視できるようにします。テスト対象のオーディオ信号のSINADが要件に近づくまで、RF出力信号の電力を調整します。このような手順に従うと、テスト対象のラジオ局の感度を簡単にテストできます。

ラジオ局のAM感度テスト
