穂高電子 モータソリューション(MATLAB / Simulink / JMAG / RTSim / PSIM )(終了)

掲載日:2015.10.26

モータ制御システムのモデルベース開発のツールとしてMATLAB®、JMAG、リアルタイムシミュレータ LT-RTSim-IIが使われ、MOTOR-HILSへの関心が高まってきています。これらのツールを使用したモータ制御の研究・開発に関わる最先端のソリューションを提供します。

モータソリューション(MATLAB®、JMAG、リアルタイムシミュレータ LT-RTSim-II)に関するご相談、お見積り依頼は経験豊富な穂高電子へお気軽にお問い合わせください。

◆イベント情報(終了)◆

~ JMAGと連携可能なMATLABを使用したモータシミュレータ&コントローラのご紹介 ~
MATLAB・JMAG・RTSim〈名古屋開催・参加費無料〉モータソリューションセミナー2017 (2017/10/24)
《基調講演》
名古屋大学 大学院 工学研究科 情報・通信工学専攻 情報システム講座 教授 道木 慎二 氏
「永久磁石同期モータの位置センサレス制御と拡張誘起電圧 ~過去・現在・未来~」
芝浦工業大学 工学部 電気工学科 教授 赤津 観 氏
「RT-SIMを用いた高性能制御 ~鉄損測定への応用~」

《ベンダーによる製品のご紹介》
高速コントローラと実電流モータシミュレータのご紹介( ディエスピーテクノロジ、エヌエフ回路設計ブロック )

モータドライブシステムのモデルベース開発のための高精度プラントモデル生成ソリューションJMAG-RTのご紹介( JSOL )

MathWorks Japan 数値計算言語 MATLAB® / Simulink®

MATLAB®は、信号処理や通信、画像および動画の処理、制御システム、テストおよび計測、金融工学、情報生命科学など、広範な領域に適用できます。さまざまな産業および教育機関の 100 万人以上のエンジニアや科学者が、MATLAB®を技術計算言語として活用しています。

Simulink®は、マルチドメインシミュレーションとモデルベースデザインのためのブロック線図環境です。
また、システムレベル設計とシミュレーション、自動コード生成、組み込みシステムのテストと検証の繰り返し作業をサポートしています。

株式会社JSOL 電磁界解析ソフトウェア JMAG(ジェイマグ)


JMAGは電気機器の設計・開発のためのシミュレーションソフトウェアです。
機器内部の複雑な物理現象を正確にとらえ、高速に分析します。
解析経験の少ない方にも熟練者にも使いやすく、少ない操作で迷わず確実に結果を得ることができます。

強力な解析機能が設計・開発に新しい価値を創造します。
MBDをサポートする JMAG-RT
JMAG-RTはFEAモデルからシステムレベルシミュレーションのための高速高精度のプラントモデル(JMAG-RTモデル)を生成するシステムです。システム設計からHILSによるECU検証まで幅広く活躍します。
モータドライブ ソリューション

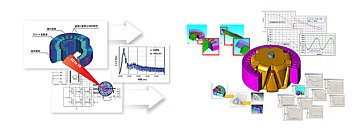

電気機器の進化に伴い、モータドライブ開発にも新しい方法論が望まれています。モータ設計と制御設計を協調して行うモデルベース開発はその有力な候補の一つです。JMAG-RTはモータ設計者が設計したモータの特性をそのままにプラントモデルを作成し、制御シミュレーター、システムレベルシミュレーター、リアルタイムシミュレーターに取り込んだモデルベース開発を完成させます。
JMAG-RT アプリケーションカタログ
その他、JMAG-RTを利用した事例は、こちらになります。

ディエスピーテクノロジ株式会社 リアルタイムシミュレータ LT-RTSim-II


MATLAB® / Simulink®で作成されたモデルを実時間で動作させることができるリアルタイムシミュレータです。
シミュレーションのステップサイズは最高100KHz(10μsec)である。(但しモデルサイズに依存します。)
リアルタイムシミュレータで、モータコントローラのラピッドプロトタイプを実現
モータコントローラのラピッドプロトタイプは、リアルタイムシミュレータLT-RTSim-IIで!!MATLAB®> / Simulink®モデルのコントローラからモータ制御が可能です。
Simulink(R)用モータライブラリ MOTOR-LIB DT-5010
Simulink®内にモータドライブシステムを素早く構築、評価 (別途リアルタイムシミュレータ必要)
MOTOR-LIBはインバータ駆動のPMSMモータ、IMモータなど使用したシステムをMATLAB® / Simulink®内に構築し、シミュレーションするためのブロックライブラリです。リアルタイム環境に対応した高速モータモデルもサポートしています。
LT-RTSim-IIと、SimulationXとの連携による、EPSシミュレーションシステム

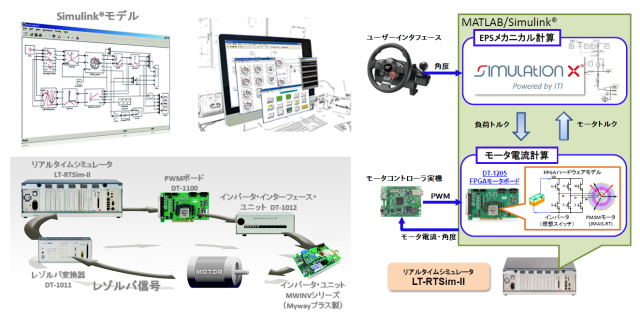

モータドライブシステムの開発コスト削減、期間短縮を実現するリアルタイムシミュレータ LT-RTSim-IIと、SimulationXとの連携による、EPSシミュレーションシステムの構成例

  • SimulationXの高精度プラントモデルとFPGAに搭載された高速モータモデルを連携させることで、モータドライブシステムを机上で評価可能
  • MATLAB® / Simulink®で作成したモデルをリアルタイムシミュレータに実装
  • SimulationXの豊富なライブラリがHILSのリアルタイム環境で使用可能
  • FPGAによる高速計算により、電流応答2μsを実現、実機コントローラとの接続が可能
  • 電磁界解析ソフトウェアJMAG (株式会社JSOL)で作成した非線形モータモデルを使用可能

※SimulationX は、ドイツ・ITI社が開発したマルチドメイン物理モデリングソフトです。

Mywayプラス株式会社 回路シミュレータ PSIM


PSIM(ピーシム)とは、パワーエレクトロニクス(パワエレ)及びモータ制御のために開発された回路シミュレータです。

高速のシミュレーション、使い易いユーザインターフェース、波形解析機能などによりパワーエレクトロニクスの解析、制御系回路設計、インバータ、モータドライブの研究などに強力なシミュレーション環境をご提供しています。

自動車、家電、航空宇宙、再生可能な自然エネルギー(風力発電、太陽光発電)など幅広い産業分野において、スイッチング電源、モータ駆動、電力変換装置等様々なアプリケーションの検証に使用されています。
こんな方へ

  • 手軽に速く仕様段階の検討がしたい
  • モータとインバータを合わせてシミュレーションしたい
  • パワエレ回路の制御ロジックをC言語で検討したい

回路シミュレータ PSIM
