掲載日：2020.3.26
IEC61000-4-11 は、入力電流が16A 以下の機器を対象とした電圧ディップ、短時間停電および電圧変動に対するイミュニティ試験です。
2020 年1 月28 日にIEC61000-4-11:2020(ed.3.0) が発行されました。

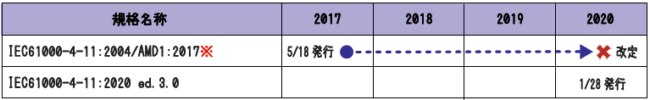

改定元および改定後の規格
※ 2017 年5 月に発行されたIEC 61000-4-11:2004/AMD1:2017 は、補足資料として付属書D が追加されただけで試験要項・内容に変更はありませんでした。
今回の改定では、使用機器や試験方法に変更はありませんが、電圧ディップ時の立ち上がり時間・立ち下がり時間に明確な規定が追加されています。
- IEC 61000-4-11:2004/AMD1:2017 まで
1μs ～ 5μs の時間規定があるのみ。立ち上がり時間・立ち下がり時間に規定なし
- IEC61000-4-11 ed.3.0:2020
1μs ～ 5μs の時間規定に加え、立ち上がり時間・立ち下がり時間に対する変化電圧の範囲が10% ～ 90% に規定された。

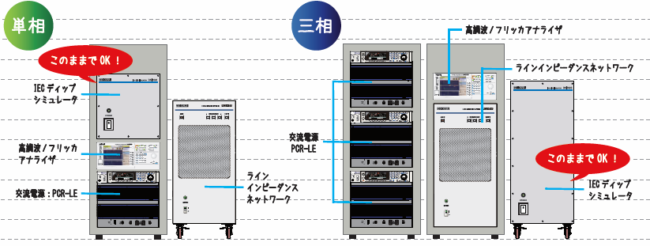

菊水電子工業（株）の電圧ディップシミュレータ「DSI シリーズ」は、以前より 立ち上がり時間・立ち下がり時間を10% ～ 90% の規定にて測定しています。
コンプライアンス・テストを電圧ディップシミュレータ「DSI シリーズ」で行っているお客様は、規格変更後も安心して導入済みの機器をご使用いただけます。改造や新規購入は必要ありません！！
