Kvaser CANインターフェース Leaf

掲載日:2011.10.17

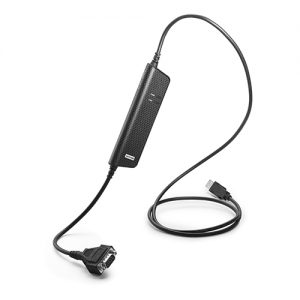

Kvaser CANインターフェース Leaf

Kvaser Leaf は、1チャンネルのCAN、LINをサポートするUSB/CANインターフェースです。
Kvaser Leaf には、低価格のLeaf Light、ミドルクラスのSemiPro、ハイパフォーマンスのProfessional、IP67対応のLeaf Light Ruggedがあります。

USB HUBを使用することで複数のLeaf Lightを同時使用することが可能です。

主な特長

  • 100μs、25us、1usのタイムスタンプ分解能
  • 8,000、15,000、20,000 Messages/sの性能
  • 11ビットCAN 2.0A、29ビットCAN 2.0Bをサポート
  • データフレームとリモートフレームに対応。エラーフレームの検知が可能
  • CANインターフェース:9pin D-SUBコネクタまたはOBDIIコネクタ
  • USB 1.1、2.0をサポート
  • ソフトウエア開発環境(Kvaser CANlib SDK)と簡易モニターツール(Kvaser CANKing)は無償タウンロード
  • Kvaser CANlibを使用して作成したアプリケーションとのソフトウェア互換

製品ラインナップ

Leaf Light

アイテムNO:00241-8
Kvaser Leaf Light HS
アイテムNO:00402-3
Kvaser Leaf Light HS
アイテムNO:00411-5
Kvaser Leaf Light HS
CANポート:1ch
9ピンDSUBコネクタ付
高速CAN(ISO 11898-2)用
タイムスタンプ分解能:100us
8,000 Messages/s
動作温度:0℃~+70℃
対応ビットレート:5k~1Mbit/s
CANポート:1ch
OBD2コネクタ付
高速CAN(ISO 11898-2)用
タイムスタンプ分解能:100us
8,000 Messages/s
動作温度:0℃~+70℃
対応ビットレート:5k~1Mbit/s
CANポート:1ch
9ピンDSUBコネクタ付
高速CAN(ISO 11898-2)用
タイムスタンプ分解能:100us
8,000 Messages/s
動作温度:0℃~+70℃
対応ビットレート:5k~1Mbit/s
アイソレーション対応

Leaf Light Rugged

アイテムNO:00427-6
Kvaser Leaf Light Rugged HS
CANポート:1ch
9ピンDSUBコネクタ付
高速CAN(ISO 11898-2)用
タイムスタンプ分解能:100us
8,000 Messages/s
動作温度:‐40℃~+85℃
対応ビットレート:5k~1Mbit/s
IP67対応

Leaf Light SemiPro

アイテムNO:00242-5
Kvaser Leaf SemiPro HS
アイテムNO:00260-9
Kvaser Leaf SemiPro LS
アイテムNO:00263-0
Kvaser Leaf Professional HS
CANポート:1ch
9ピンDSUBコネクタ付
高速CAN(ISO 11898-2)用
タイムスタンプ分解能:25us
15,000 Messages/s
動作温度:‐40℃~+85℃
対応ビットレート:5k~1Mbit/s
CANポート:1ch
9ピンDSUBコネクタ付
低速CAN(ISO 11898-3)用
タイムスタンプ分解能:25us
15,000 Messages/s
動作温度:‐40℃~+85℃
対応ビットレート:5k~125kbit/s
CANポート:1ch
9ピンDSUBコネクタ付
シングルワイヤCAN用
タイムスタンプ分解能:25us
15,000 Messages/s
動作温度:‐40℃~+85℃
対応ビットレート:5k~50kbit/s

Leaf Light Professional

アイテムNO:00243-2
Kvaser Leaf Professional
HS DSUB connector
アイテムNO:00404-7
Kvaser Leaf Professional
HS OBD2 connector
アイテムNO:00261-6
Kvaser Leaf Professional LS
CANポート:1ch
9ピンDSUBコネクタ付
高速CAN(ISO 11898-2)用
タイムスタンプ分解能:1us
20,000 Messages/s
動作温度:‐40℃~+85℃
対応ビットレート:5k~1Mbit/s
CANポート:1ch
9ピンDSUBコネクタ付
高速CAN(ISO 11898-2)用
タイムスタンプ分解能:1us
20,000 Messages/s
動作温度:‐40℃~+85℃
対応ビットレート:5k~1Mbit/s
CANポート:1ch
9ピンDSUBコネクタ付
低速CAN(ISO 11898-2)用
タイムスタンプ分解能:1us
20,000 Messages/s
動作温度:‐40℃~+85℃
対応ビットレート:5k~125kbit/s
アイテムNO:00264-7
Kvaser Leaf Professional SWC
アイテムNO:00269-2
Kvaser Leaf Professional LIN
CANポート:1ch
9ピンDSUBコネクタ付
高速CAN(ISO 11898-2)用
タイムスタンプ分解能:1us
20,000 Messages/s
動作温度:‐40℃~+85℃
対応ビットレート:5k~1Mbit/s
CANポート:1ch
9ピンDSUBコネクタ付
LIN用
タイムスタンプ分解能:1us
20,000 Messages/s
動作温度:‐40℃~+85℃

対応アプリケーション

  • AFT MARC I
  • ATI Apollo / ATI CANlab / ATI Vision
  • Ficosa CANica
  • Influx Module Analyzer
  • Kvaser CanKing
  • National Instruments DIAdem / National Instruments LabView
  • Port CANopen Configuration
  • PPE PCMSCAN
  • TKE CANtrace / TKE CANopen Configuration
  • VAT 2000
  • Warwick X-Analyser
  • Xtm

対応OS

  • Windows 7 / Vista ,Windows Server 2003, Windows XP / 2000 , Windows 98 / ME , Windows CE
  • Linux

【無償】ソフトウエア開発キット(Kvaser CANlib SDK)

Kvaser CANlibは、Kvaser CANインターフェース用の無償ソフトウェアです。

ソフトウエア開発キット(Kvaser CANlib SDK)

Kvaser CANlib SDKは無償で利用可能なソフトウェア開発キットで、以下のコンパイラーをサポートします。

  • Microsoft Visual C/C++
  • Microsoft Visual Basic and VB.NET
  • Microsoft C#
  • Borland C++ Builder
  • qcc, MinGW
  • Borland Delphi

また、Kvaser CANlib SDKには、以下のものが含まれます。

  • サンプルプログラム
  • 作成したCANツールのデバックとして使用可能なCANKing(下記参照)
  • リファレンスドキュメント
  • SAE J2534、RP1210A、RP1210B用ライブラリ
  • LIN、J1708/J1587用ライブラリ

対応OS

  • Windows Vista, Windows Server 2003, Windows XP / 2000, Windows NT4.0
  • Windows 98/ME, Windows CE, Windows 95
  • Linux

【無償】簡易モニターツール(Kvaser CANKing)

Kvaser CANKingは、Kvaser製CANインターフェースに対応したCANバスのモニタリングおよびメッセージのジェネレートを可能にするWindowsベースの無償ソフトウェアです。

簡易モニターツール(Kvaser CANKing)

Kvaser CANKingは、以下の機能が出来ます。

  • CANバスメッセージのモニタリングが可能
  • CANメッセージの送信が可能
  • CANバス統計(メッセージ数、バスロード等)
  • バススピードの設定が可能(50Kbpsから1Mbps)
  • 29ビットID対応
  • タイムスタンプ表示(絶対時間、相対時間に対応)

ご注意)Kvaser CANKingは、商用のCANバスアナライザの代用品ではないことにご注意ください。
この製品は、開発時の簡易的な使用に適しており、高負荷なバストラフィックのモニタリングには適していません。

対応OS

  • Windows Vista, Windows XP / 2000, Windows 98, Windows NT4.0
